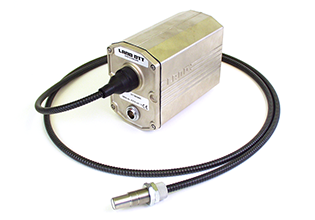

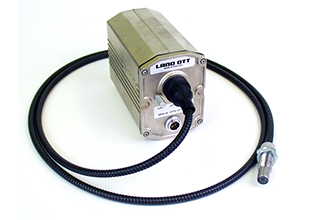

DTT - Tour de fibrage

Un thermomètre infrarouge à courte longueur d’onde offrant des mesures précises et stables de la température pour le contrôle du tirage des tours de fibrage des fibres optiques.
  • Aperçu +


    Offrant une mesure très précise de la température dans les tours de fibrage des fibres optiques, DTT est un thermomètre pour tour de fibrage autorisant la production de fibres optiques de haute qualité à faible perte, conformes aux exigences de robustesse et d’atténuation.

    Comme la technologie infrarouge de pointe d’AMETEK Land évite les problèmes pratiques associés aux méthodes de mesure par contact sous des températures élevées, DTT améliore le contrôle des procédés pour garantir un produit de haute qualité, fabriqué sans gaspillage inutile.

    Comme le revêtement du four peut s’approcher du point de fusion au cours du procédé, la température du four est utilisée en tant que paramètre de contrôle du chauffage. Le détecteur à cellule en silicium de DTT confère la stabilité élevée, la réponse rapide et la sensibilité aux fluctuations de température requise pour surveiller la température de manière précise et sûre.

    Conçu pour fonctionner seul et disponible en deux modèles optimisés pour différentes plages de température, DTT fournit au secteur de la communication par fibres optiques une solution de mesure de la température très précise pour la production des fibres optiques.

    UNE PRÉCISION ÉLEVÉE SOUS DES TEMPÉRATURES ÉLEVÉES
    Conçu pour fonctionner dans des fours atteignant des températures typiques de 2 200 °C (4 000 °F), le DTT fait appel à un détecteur à cellule de silicium et faible longueur d’onde pour fournir une mesure stable répondant rapidement et délicatement aux fluctuations de température.

    CAPACITÉ DE PRISE EN CHARGE D’UNE PETITE CIBLE
    Le thermomètre ne requiert qu’une cible de faible taille pour effectuer une mesure précise. Il est donc facile à installer et à positionner de manière flexible dans les fours à induction ou les fours à résistance en graphite, où les champs de vision sont limités.

    FACILE À INTÉGRER ET À INSTALLER
    Le concept robuste, flexible et modulaire du DTT utilise les sorties standard du secteur. Autrement dit, il est adapté à tout système de surveillance, d’enregistrement ou de contrôle des procédés. Il est doté des fixations conventionnelles du secteur et peut être certifié conforme aux normes industrielles de manière individuelle.

    Le DTT est la solution sans contact d’AMETEK Land spécialement conçue pour les fours de fibrage des fibres optiques.



  • Caractéristiques techniques +


    Modèle  DTT 800/2600C DTT 1500/4700F
    Plage de températures
       En fonctionnement 800 à 2 600 °C 1500 à 4700 °F
       Spécifiée 1000 à 2 600 °C 1830 à 4700 °F
    Longueur d’onde 1 μm
    Temps de réponse Réglable de 5 ms à 5 s (0 à 95 %)
    Émissivité Émissivité réglable de 0,10 à 1,00
    Sortie 4 à 20 mA
    Champ de vision (nominal)
    112:1
    Diamètre de la cible
       Tête optique DT1 4 mm à 450 mm   0,15 po à 17,7 po
    Précision
       Reproductibilité <2 °C />4 °F
       Absolu <0.75%K d>
    Stabilité
       Température 0,3°/°amb
       Temps 2 °C/an   4 °F/an
    Vibration
    3g sur tout axe, 10 à 300 Hz
    Humidité  0 à 99 % sans condensation
    Étanchéité  Conforme aux exigences IP65  Conforme aux exigences NEMA 4X
    Température ambiante
       Tête optique 200 °C  392 °F
       Guide optique 200 °C  392 °F
    Détecteur
       Spécifiée 0 à 70 °C 32 à 158 °F
       En fonctionnement  -10 à 80 °C 14 à 176 °F
    Poids  1,7 kg  3,75lb
    CE
    EN 50-082-2 (immunité), EN 50-081-1 (émissions), IEC 1010 (sécurité)
    ADS001/0702
