Le NIR-Borescope-640-EX est une caméra d’imagerie de boroscope infrarouge radiométrique à courte longueur d’onde conçu pour la surveillance et l'optimisation des fours et de la mesure continue des températures des tubes de craquage et de reformage vapeur.
Approuvé ATEX et IECEx conformément à la norme Ex nA IIC T4 Gc pour une utilisation en atmosphères à gaz Zone 2, et certifié CSA pour les États-Unis et le Canada pour la Class I, Division 2, Groups A, B, C, D T4, le NIR-B-640-EX fournit une image thermique haute résolution avec des mesures de températures continues en temps réel extrêmement précises de la surface de la paroi réfractaire et du tube. La caméra mesure les températures dans la seule plage de 600 à 1800 °C (1112 à 3272 °F) et recourt à la dernière technologie d'imagerie dotée d'une plage dynamique étendue. Il est particulièrement indiqué pour les applications avec une température différentielle élevée dans le champ d'affichage telles que les parois du four et du tube.
Avec le NIR-B-640-EX on peut utiliser la technologie éprouvée de l’imageur thermique NIR pour profiler de manière précise et continue la température de la totalité du reformeur, améliorant la précision des données via l'automatisation et réduisant simultanément le risque associé au personnel via l'élimination de la nécessité pour l'opérateur de se trouver régulièrement dans la zone dangereuse. Le NIR-B-640-EX utilise la longueur d'onde la plus courte afin de limiter les erreurs associées à l'émissivité variable, permettant de relever, enregistrer et suivre les tendances des données de points de mesures de températures extrêmement précises pendant toute la durée de vie utile du reformeur ou du craqueur. Le logiciel de traitement des données et images prend en charge le suivi des tendances des données sur le long terme, permettant l'optimisation des procédés, et empêchant parallèlement les potentielles défaillances catastrophiques.
L'image haute résolution combinée à un champ d'affichage grand angle (90° x 67,5°, 44° x 33°) permet de capturer et de mesurer simultanément de multiples tubes de reformage et de craquage de la voie. Grâce aux communications numériques avancées, l'image et les données peuvent être visualisées en temps réel dans la salle de commande de la zone sûre. L'image permet également à l'utilisateur de surveiller et d'optimiser la performance du four ; identifiant aisément les zones chaudes et froides. Tout mélange du gaz et tout chauffage non homogènes peuvent être visualisés avec les corrections affichées en temps réel. Pendant les phases de démarrage, les brûleurs qui ne fonctionnent pas correctement sont clairement identifiables. Il est également possible d'observer l'effet de flammes d'accrochage.
GRANDE PRÉCISION DE MESURE DES TEMPÉRATURES - pour un contrôle optimal du processus grâce à une imagerie thermique améliorée
DONNÉES THERMIQUES EN TEMPS RÉEL - COMBINÉES À UNE IMAGE VISUELLE HAUTE RÉSOLUTION - pour une optimisation de four en temps réel et la possibilité d’améliorer le rendement énergétique sans dégrader la vie utile du reformeur
DÉTECTEUR COURTE LONGUEUR D’ONDES - faible sensibilité aux changements d’émissivité
LOGICIEL DÉDIÉ - points de données, zones d’intérêt, alarmes automatisées et tendances des données à long terme et interconnectivité du système (DCS, OPC)
SURVEILLANCE 24 HEURES SUR 24 ET 7 JOURS SUR 7 - Fonctionnement sans volet qui garantit des données précises et fiables sans plages horaires muettes
EXEMPT DE LICENCE D’EXPORTATION - expédition rapide et sans soucis
CONFORMITÉ POUR LES ZONES DANGEREUSES
Le NIR-B 3XR est approuvé par ATEX et IECEx selon la norme Ex nA IIC T4 Gc pour une utilisation sous atmosphère gazeuse de zone 2. Il bénéficie en outre de la certification du CSA pour les États-Unis et le Canada (Classe I, Division 2, Groupes A, B, C, D T4). Une garantie de trois ans assure la fiabilité du système.
Le NIR-B-640-EX est un outil précieux en termes de prolongation de la durée de vie du tube de reformage, optimisant la capacité de production et réduisant la consommation énergétique.
ÉTUDE DE CAS

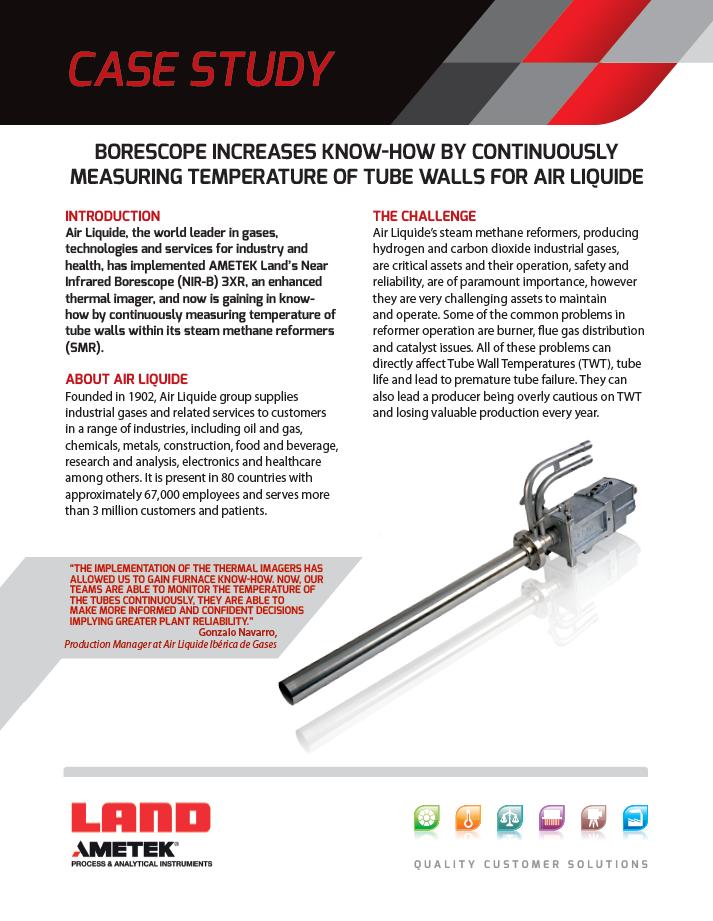

Chez Air Liquide, le boroscope accroît le savoir-faire en mesurant continuellement la température des parois des tubes
Air Liquide, leader mondial des gaz, technologies et services pour l’industrie et la santé, a mis en œuvre le système de boroscope à infrarouge proche (NIR-B) 3XR d’AMETEK Land. Il s’agit d’un imageur thermique amélioré qui lui permet maintenant de gagner en savoir-faire grâce aux mesures continues de la température des parois des tubes au sein des vaporeformeurs de méthane (SMR).
En savoir plus >
DOSSIER TECHNIQUE

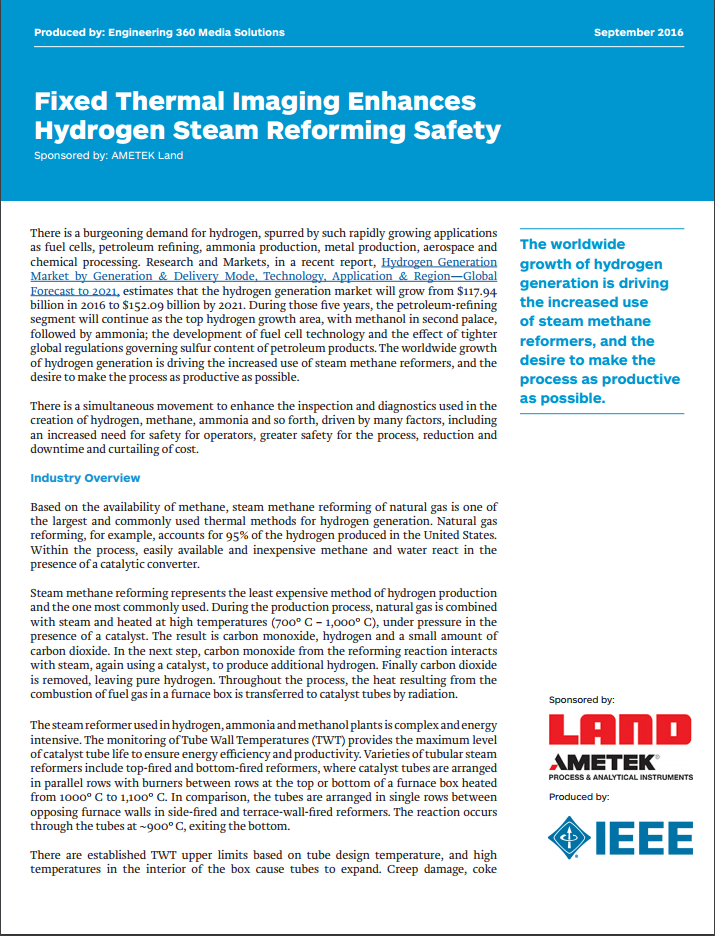

L’imagerie thermique fixe améliore la sécurité du vaporeformage de l’hydrogène
L’essor mondial de la génération d’hydrogène encourage l’utilisation accrue des vaporeformeurs de méthane et le désir d’accroître la productivité de ce procédé. Le boroscope à infrarouge proche (NIR-B) 3XR mesure la température en continu en faveur de l’optimisation et de la surveillance du four.
En savoir plus >
