4650-PM (PM-CEMS – QAL1*)

4650-PM (PM-CEMS – QAL1*)
Mesure au laser à diffusion avant à haute sensibilité pour les particules, à utiliser dans les processus de combustion sans présence d’eau condensée. (*En attente d'approbation).
  • Aperçu +


    Le 4650-PM fournit la mesure à faible plage, stable et précise des particules dans les cheminées et les conduits où les gouttelettes d’eau ne sont pas présentes dans les gaz de combustion.

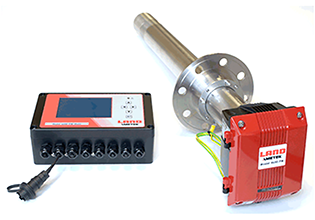

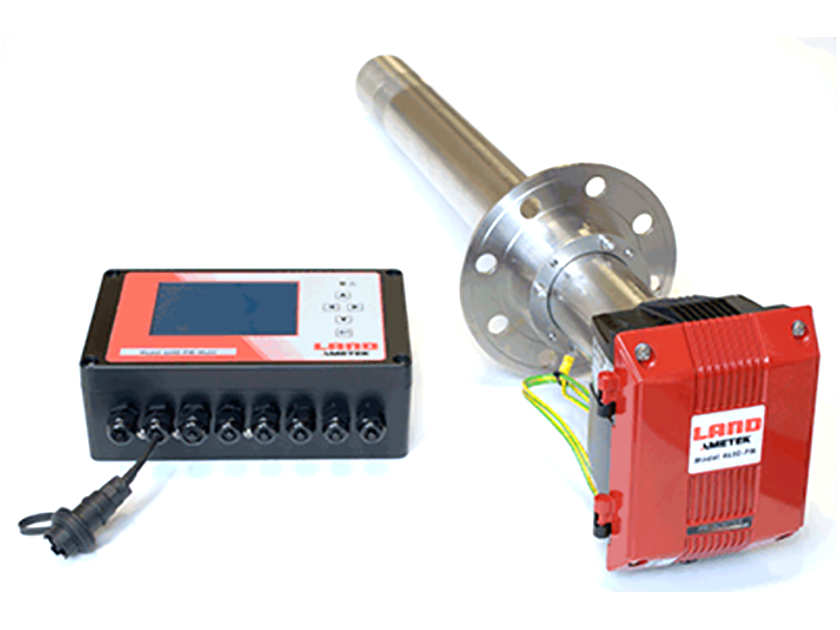

    Constituée d’une sonde montée sur une pile et d’une unité de contrôle séparée, la mesure au laser à diffusion avant du 4650-PM détecte les particules à de faibles concentrations. Cela permet un contrôle plus étroit des émissions, avec une mesure plus précise que des systèmes de surveillance PM similaires.

    La stabilité de mesure maximale est obtenue grâce à un système optique avancé dont l'angle d'incidence est inférieur à celui des systèmes concurrents, ce qui entraîne une limite de détection inférieure, tandis que les optiques sont fixes pour une fiabilité de mesure optimale.

    Idéal pour les processus de combustion situés après le filtre à manches ou le dépoussiéreur électrostatique, le 4650-PM convient parfaitement aux industries de la production d'énergie, du verre, des chaudières industrielles, des métaux spéciaux et des pâtes et papiers.

    RÉPOND AUX RÈGLEMENTS US EPA

    Conforme à la spécification de performance 11 de l'US-EPA (PS-11), le 4650-PM convient aux utilisateurs qui doivent se conformer aux règlements de l'US EPA, notamment MATS et Boiler MACT.

    CONTRÔLE COMPLET

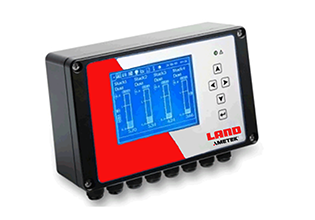

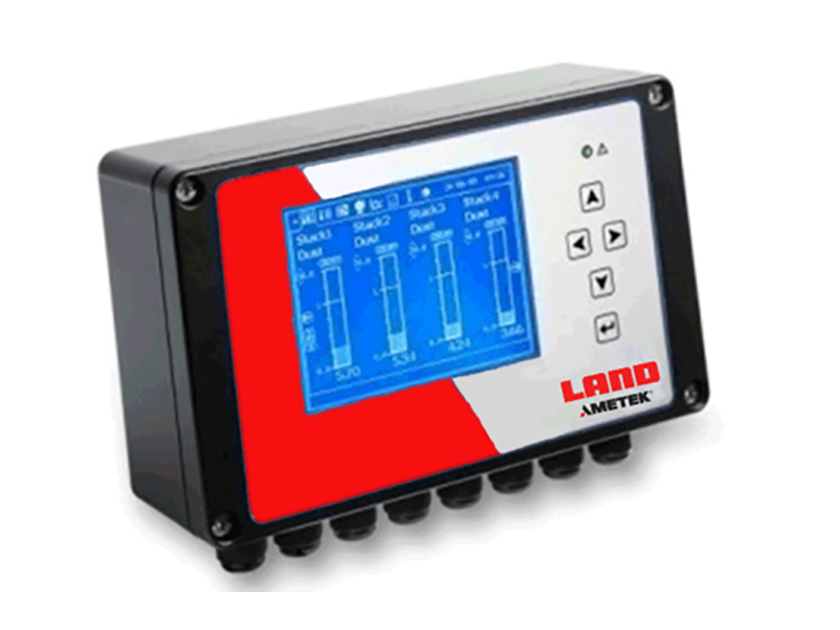

    Le 4650-PM est contrôlé via une simple unité de contrôle comprenant une interface utilisateur pour l'alimentation, des contacts d'alarme, une entrée 24 V, des entrées numériques, une sortie 4-20 mA, RS232 / 485 et un bus de données. Une unité multi-contrôleur est également disponible, permettant de contrôler jusqu'à 4 appareils.

    LARGE PLAGE DE MESURES
    Avec la mesure de diffusion avant à faible angle réduisant la sensibilité à la taille des particules, le 4650-PM donne une mesure très sensible allant de 0,01 à 200 mg / m3, à des températures allant jusqu'à 500 °C (930 °F).

    Le 4650-PM est le moniteur de particules d’AMETEK Land pour les processus de combustion industriels.


    LE SAVIEZ-VOUS? APPLICATIONS SPÉCIALES DISPONIBLES….
     LE SAVIEZ-VOUS?




  • Caractéristiques techniques +

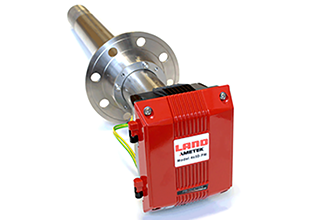

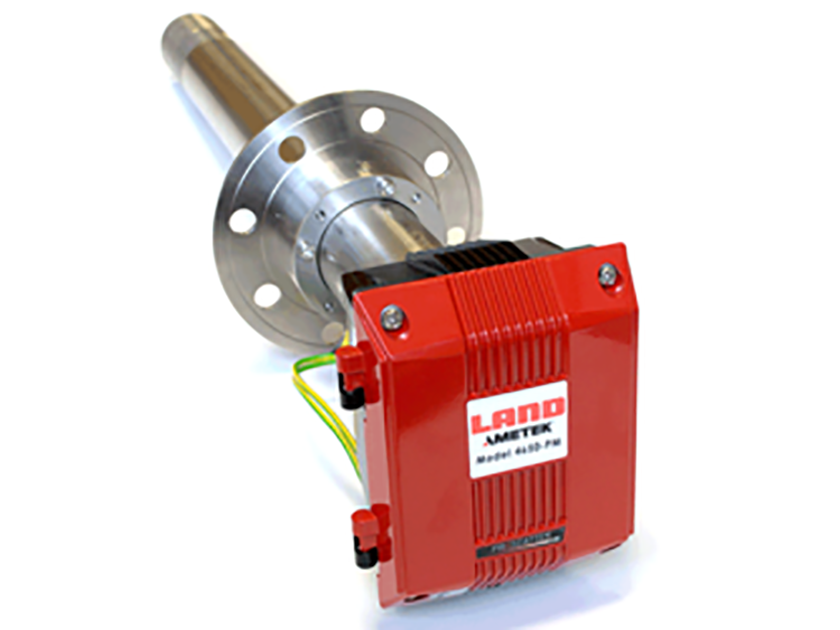

    Sonde de mesure
       Technique de mesure Détection optique à diffusion avant
       Source lumineuse Diode Laser 650 nm. Classe 3R
       Plage de mesure 0-15 mg / m3 à 0-200 mg / m3
       Limite de détection < 0.1 mg / m3
       Température opérationnelle -20 °C à 50 °C / -4 °F à 122 °F
       Température max. du gaz de combustion 250 °C (480 °F) standard, 500 °C (930 °F) avec option haute température
       Profondeur d'insertion 550 mm (21,7 po)
       Bride de montage de pile DN80 PN10/16 ou 3 po. 150 lb ANSI ; diamètre minimum du trou 88 mm (3,5 po.)
       Matériaux Boîtier : Aluminium peint à la poudre Sonde : Acier inoxydable 316
       Soufflante 30 - 40 litres / minute (1,05 à 1,41 cfm)
       Étanchéité IP66
       Alimentation électrique 24 V CC fourni par l'unité de contrôle
       Conformité PS-11, 40 CFR 1040.10, 1040.11
    Contrôleur
       Canaux de capteur simples
    1
       Canaux de capteur multiples Jusqu'à 16
       Affiche Graphical Display
       Sorties 4-20 mA simples
    1
       Sorties 4-20 mA multiples 4
       Diagnostic du filtre Examen du journal des impulsions
       Journaux de données Dépend du taux de journalisation 7 jours à 1 minute
       Ethernet simple
    Aucun
       Ethernet Multiple Comprend
       Sorties  Modbus 1xRS485
       Dimensions (h x l x p) Simple
    8,7 po x 4,8 po x 3,2 po
       Dimensions (h x l x p) Multiple 10,4 po x 6,3 po x 3,6 po
       Alimentation 100 - 240 V AC, 1 A
