4750-PM (PM-CEMS - EN 15267)

4750-PM (PM-CEMS - EN 15267)
Mesure au laser à rétrodiffusion à haute sensibilité pour les particules, à utiliser dans les processus de combustion sans présence d’eau condensée.
  • Aperçu +

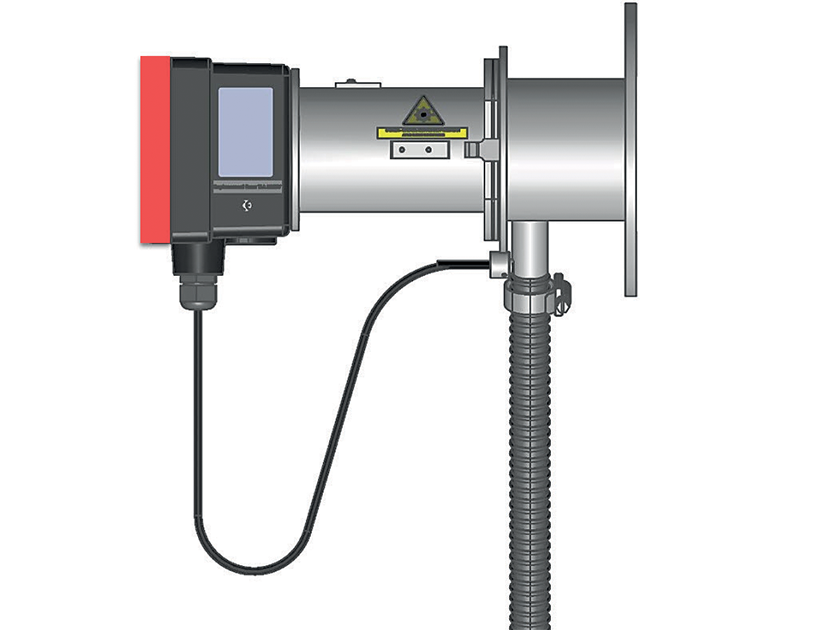

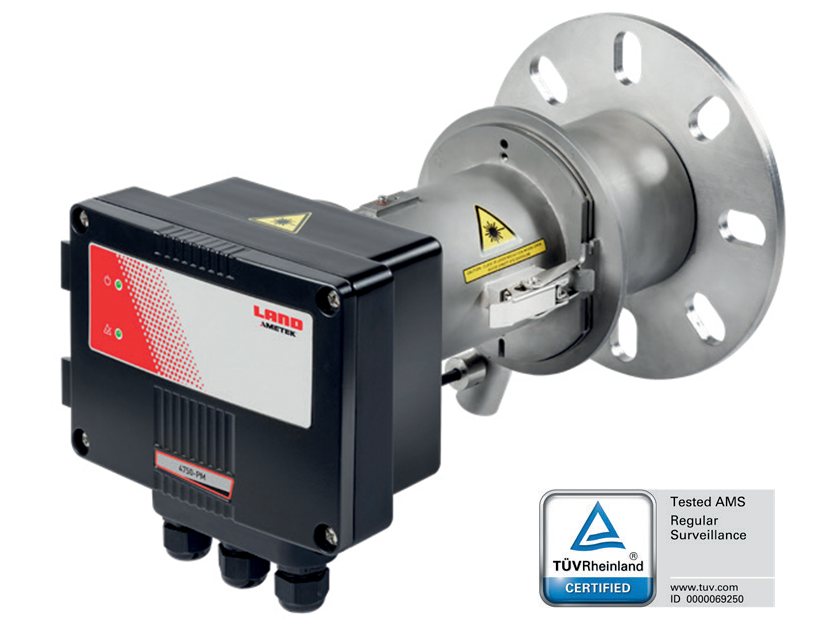

    Le 4750-PM est un analyseur laser qui utilise une technique de rétrodiffusion pour fournir des mesures précises et fiables des particules dans les cheminées et les conduits, dans les processus ne contenant pas d’eau condensée.

    Doté d'une conception robuste adaptée à un large éventail d'applications, il est doté d'un système optique extrêmement stable, avec une acquisition sur une grande surface, offrant une limite de détection inférieure à 1 mg / m3.

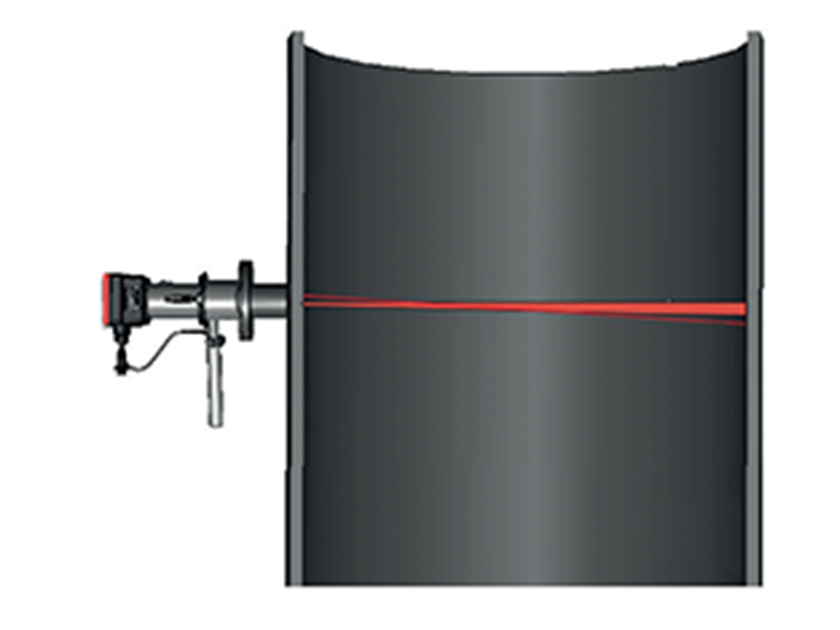

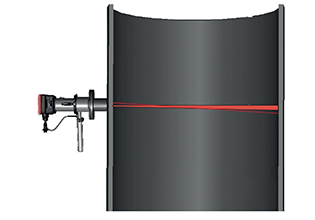

    Fonctionnant dans une large plage de températures, le 4750-PM utilise un capteur monté sur une pile avec une interface utilisateur interne combinée et ne comporte aucune pièce mobile, car le chemin optique est prédéfini pour optimiser la mesure dans la pile.

    Conçu pour une utilisation en tant que moniteur d'émissions en continu (PM-CEMS) pour la conformité ou la surveillance de processus, le 4750-PM est idéal pour les industries de la production d'énergie, du verre, des chaudières industrielles, du raffinage des métaux, des minéraux et des pâtes et papiers. La taille minimale du conduit est de 1,5 m (59 pouces).

    LARGE PLAGE DE TEMPÉRATURES
    Utilisant un capteur de rétrodiffusion par laser non intrusif, le 4750-PM ne nécessite aucun composant délicat à placer dans la pile, il peut donc être utilisé à des températures allant jusqu'à 250 °C (400 °F).

    AUDIT ET VÉRIFICATION D'ÉTALONNAGE
    Les unités d'audit de filtre permettent des contrôles périodiques de la linéarité pour assurer la conformité aux normes de surveillance des émissions nationales et internationales. Les étalonnages zéro et à échelle élevée peuvent être vérifiés en insérant des filtres prédéfinis pour répondre aux exigences de conformité.

    TECHNIQUE DE RÉTRODIFFUSION

    Lorsque les particules traversent le faisceau laser, elles diffusent la lumière dans toutes les directions. La lumière rétrodiffusée est acquise sur un détecteur, la conception de l'instrument assurant l'élimination de la lumière parasite.

    Le 4750-PM est le moniteur de poussière PM-CEMS d’AMETEK Land pour la mesure en continu des particules.
    Approbation TUVdotCOM selon la norme EN 15267.

  • Caractéristiques techniques +


    Sonde de mesure
       Technique de mesure : Détection optique à rétrodiffusion
       Source lumineuse : Diode Laser 650 nm. Classe 3R
       Plage de mesure : 1000 mg / m3
       Limite de détection : < 1 mg / m3
       Température opérationnelle : -20 °C à 50 °C / -4 °F à 122 °F
       Température max. du gaz de combustion : 250 °C (480 °F)
       Bride de montage de pile : DN80 PN10/16 ou 3 po. 150 lb ANSI
       Matériaux : Boîtier : Aluminium peint à la poudre
       Soufflante : 30 - 40 litres / minute (1,05 à 1,41 cfm)
       Étanchéité : IP 65
       Alimentation électrique : 100 à 230 V ca
       4-20 mA, Sorties : 1
       Sorties : Modbus 1xRS485
       Entrées :
    1 x entrée numérique
       Dimensions (h x l x p) : h 216 x l 199 x p 354
       Options :
    Kits de filtres de contrôle manuel
       Air de purge : Capteur d'échec de purge et alarme
       Soufflante : Ventilateur de purge et couvercle du ventilateur
       Protection des gaz de combustion :
    Bloqueur de gaz de combustion
       Homologations : EN 15267 certifiée par TUVdotCOM
