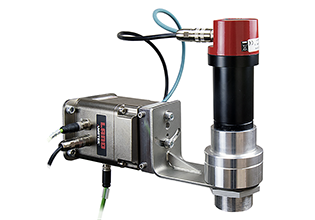

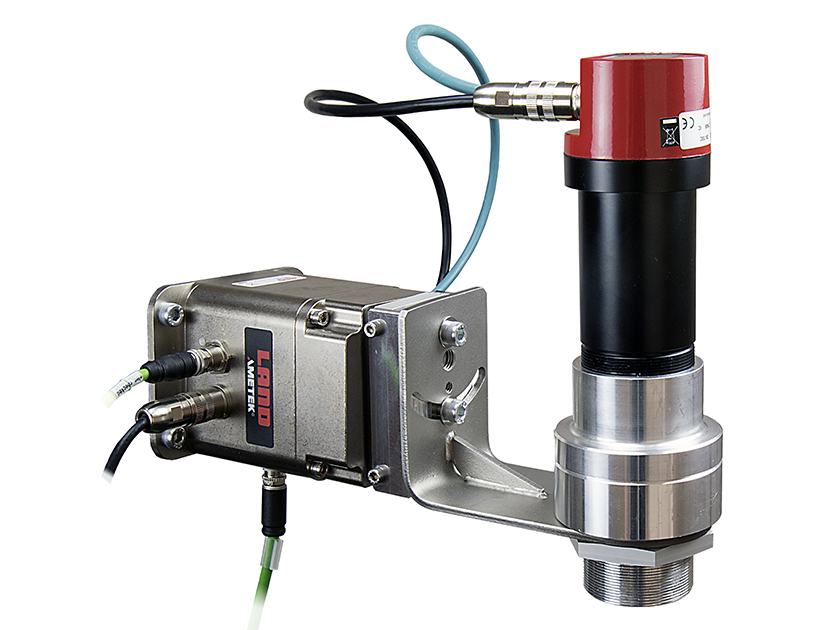

SPOT Actuator

Le SPOT Actuator fournit une commande d’alignement à distance sur la cible pour un pyromètre SPOT utilisé dans des applications de traitement industriel, et en particulier pour les applications relatives à l’aluminium faisant appel au pyromètre SPOT AL EQS (Extrusion, trempe et production de bandes d’aluminium).
  • Aperçu +


    Le SPOT Actuator est une unité motorisée conçue pour une utilisation à la sortie du four de réchauffage des billettes, à l’entrée et à la sortie de la filière ou encore à la sortie de la trempe sur les presses d’extrusion d’aluminium. Il est capable de fonctionner en mode automatique ou contrôlé par un opérateur pour s’adapter aux besoins de chaque usine d’aluminium.

    Compact, rapide et facile à configurer, le SPOT Actuator est conçu pour monter sur le pyromètre SPOT AL EQS sur la sortie du four de réchauffage des billettes et/ou sur la face d’entrée de la presse d’extrusion, où l’actionneur déplace le pyromètre SPOT AL EQS sur toute la longueur de la billette pour générer un profil de température.

    Au stade de traitement suivant, il peut être monté à la sortie de la presse ou sur une pièce adaptée de la superstructure de la presse située à proximité et orienté vers le bas en direction du profil afin de cibler le profil extrudé au fur et à mesure qu’il sort de la filière. Cette mesure de température est généralement retransmise au système de commande de la presse afin de contrôler la vitesse de la presse de manière dynamique. Le SPOT Actuator offre un alignement rapide et précis après les changements de filière. Il peut donc être repositionné sur des barres contenant plusieurs cavités ou aux endroits maximisant la puissance du signal sur les sections étroites.

    Il peut également être utilisé pour l’alignement à la sortie d’une cage de trempe ou d’une structure proche afin d’autoriser un alignement sur les sections errantes à la sortie de la trempe. Le petit point de mesure bien défini du pyromètre, associé à sa grande vitesse de réponse de 15 ms, facilite ce suivi dynamique.

    Les fonctions innovantes du SPOT Actuator incluent un ‘balayage automatique’ des points chauds qui, lorsqu’il est déclenché, entraîne le balayage de toute la plage de mouvement puis aligne le SPOT AL EQS sur la partie la plus chaude de l’extrusion. Cette fonction peut être activée localement par l’opérateur ou au moyen d’une commande externe ; un ‘balayage automatique’ peut être déclenché automatiquement à partir du PLC en cas de changement de filière. Cette fonctionnalité réduit de manière significative les difficultés d’alignement du pyromètre et permet ainsi à l’opérateur de se concentrer sur des tâches plus importantes.

    PLAQUE DE REFROIDISSEMENT
    Si la température ambiante dépasse 50 °C / 122 °F,, la plaque de refroidissement refroidie à l’eau empêche la surchauffe. Positionnée entre l’emplacement de la fixation et l’actionneur, elle offre une capacité de refroidissement optimale et joue le rôle de barrière thermique.

    Dans le cadre d’applications de transformation industrielle, le SPOT Actuator est la solution d’AMETEK Land qui permet d’aligner un pyromètre SPOT sur la cible grâce à un système de contrôle à distance.

    ÉTUDE DE CAS
    Hydro Extrusions Hungary - Case StudyHydro Extrusions Hongrie bénéficie d'un contrôle de la qualité assuré avec le pyromètre SPOT AL EQS
    Hydro Extrusions La Hongrie, la plus grande usine d’extrusion en Europe du groupe mondial de l’aluminium, Hydro, a récemment incorporé le pyromètre SPOT AL EQS et l’actionneur SPOT d’AMETEK Land afin d’optimiser la qualité de ses profilés en aluminium extrudé.  Lire la suite >

  • Vidéos +

  • Caractéristiques techniques +


    Points de positionnement : 900 points sur 90 degrés
    Vitesse : Réglable entre environ 25° et 100° de rotation par seconde
    Étanchéité : IP65
    Alimentation : Power over Ethernet 802.3 à (PoE+) ou 18-36 V
    Montage :  4 trous d’un diamètre de 8,5. Pas de 109 x 70
    Plage de température ambiante : 5 - 60° C / 5 - 100° C avec plaque de refroidissement d’actionneur en option (811824)
    Entrées : E/S numérique Modbus TCP ou 24 V
    Sorties : Modbus TCP pour des informations de balayage complètes ; signaux numériques 24 V et 4-20 mA pour un contrôle simple
    Dégagement de rotation : Diamètre de 400 mm
    Paramètres : Plage de balayage. Emplacement du point chaud ou balayage de la billette. Réglage à distance ou automatique du déclenchement et de la vitesse. Orientation du site. Configuration du réseau et de l’affichage
    Télécommande : En option. Disponible avec un câble de 2 m, 5 m ou 10 m
    Configurations : Analogique uniquement (1 fil) : PLC déclenche un balayage avec un signal numérique de 24 v et affiche des températures à partir de SPOT sur une plage de 4 à 20 mA
    Télécommande analogique et en option : Comme ci-dessus, également avec commandes locales
    Ethernet ou Webserver (1 fil) : Se connecte à l’Actuator pour accéder à SPOT et à l’Actuator sur des adresses IP
    séparées. Capacité de configuration de tous les paramètres, de déclencher un balayage et de lire les données du balayage à l’aide du TCP Modbus ou de Webserver
    Télécommande Ethernet et en option : Comme ci-dessus, également avec commandes locales
    Télécommande analogique, Ethernet et en option : Déclenche un balayage par toute méthode
    En outre, il peut être réglé pour effectuer un balayage si la température tombe en dessous d’une valeur sélectionnée par le client
    Poids :
    3 kg (sans instrument ni boîtier)
    Dimensions :
    Actionneur : 11,5 x 13,0 x 15,5 cm (4,5 x 5,1 x 6,1 po) (sans instrument ni boîtier)
    Télécommande : 14,0 x 6,5 x 3,0 cm (5,5 x 2,6 x 1,2 po) (sans câble)
    Garantie : 18 mois
    Accessoires : Gamme d’accessoires disponibles, y compris une fixation refroidie à l’eau et Light Purge
    CARACTÉRISTIQUES TECHNIQUES DES ACCESSOIRES
    Plaque de refroidissement :
    Dimensions : 16.9 x 11.9 x 2.9 cm / 6.7 x 4.7 x 1.1 po
    Tubes de raccordement de l’eau : 9.5 mm / 0.37 po
    Poids : 1.2 kg
    Matériau : Aluminium / Acier
    Qualité d’eau : Eau de refroidissement propre
    PH de l’eau : Doit se situer entre 5 et 8 pH
    Pression maximale de l’eau : 3 bar / 43.5 psi
    Température maximale de l’eau à l’admission : < 40 °C si l’air ambiant < 80 C (< 104 °F / < 176 °F) / 20 °C si
    l’air ambiant fait jusqu’à 100 °C (< 68 °F / < 212 °F)
    Débit d’eau recommandé : 1 l/min

    Pour obtenir de plus amples informations sur les caractéristiques techniques, veuillez vous reporter à la brochure du produit en question dans la rubrique Documentation ci-dessous.
