Understrip

Un système de mesure de la température à fibres optiques conçu pour fournir une surveillance continue et précise de la surface métallique dépaillée sous le tablier à rouleaux du laminoir d’acier.
  • Aperçu +


    Solution spécifique d’AMETEK Terre pour les mesures de température lors du laminage à chaud de produits plats en acier, Understrip est un système précis et robuste conçu pour prendre des mesures sur la face inférieure de l’acier. Cela permet d’éviter les effets de l’eau en surface ou d’un léger paillage pouvant subsister sur le dessus. En outre, pour les mesures de températures plus basses à faible longueur d’onde relevées à proximité de la bobineuse, ce concept de mesure sur la face inférieure permet d’éviter toute interférence potentielle de l’éclairage ambiant. Les USTS sont généralement conçus sur mesure pour chaque installation et emplacement afin de répondre aux divers modèles de tabliers à rouleaux existants.

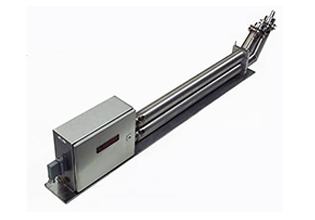

    Facile à installer et conçu pour offrir un fonctionnement satisfaisant, le système se compose d’une unité de visée/purge à faible coût contenant une sonde à fibre optique démontable reliée à un amplificateur électronique au moyen d’un conduit de lumière étanche.

    Les composants électroniques du capteur sont positionnés à distance. Deux types d’USTS sont disponibles, en fonction des exigences de l’installation. La version portable portative peut se glisser facilement sous la ligne et, si nécessaire être retirée et glissée sous la ligne à un autre emplacement de surveillance. Il s’agit donc d’un outil très utile pour l’analyse des procédés. Une version à montage permanent est également disponible.  Vous pouvez choisir des capteurs de température des familles de pyromètres SPOT, System 4 ou UNO.

    Spécifiquement développé pour un usage dans l’industrie sidérurgique, le système Understrip est idéal pour les sidérurgistes impliqués dans le laminage à chaud de produits plats en acier, au cours duquel des mesures de température précises déterminent les propriétés métallurgiques finales du métal.

    CONÇU POUR LES CONDITIONS DE L’APPLICATION
    Comme ce système est spécifique à l’application en question, il est fabriqué pour supporter les conditions des aciéries. La sonde facile à démonter s’adapte à diverses positions sous le laminoir. Les composants électroniques sont, quant à eux, placés à distance afin d’éviter les dommages et de réduire les exigences de maintenance.

    UN ENTRETIEN MINIMAL
    Le système Understrip requiert uniquement une alimentation en air propre pour la purge de la visée du thermomètre – aucun circuit de refroidissement hydraulique n’est nécessaire. Robustes et fiables, ces systèmes fonctionnent en continu pendant des années et ne nécessitent quasiment aucun entretien.

    Understrip est la solution d’AMETEK Land spécialement conçue pour les mesures de température au cours du laminage en aciérie.
  • Caractéristiques techniques +


    Spécifications du système
    Plage de températures et
    Type de thermomètre :
    M1 600/1600CL 600 à 1 600 °C
    M1 800/2600CL 800 à 2 600 °C
    M2 300/1100CL 300 à 1 100 °C
    R1 600/1600CL 600 à 1 600 °C
    R1 1000/2600CL 1 000 à 2 600 °C
      Des thermomètres à ciblage laser sont également disponibles.
    Optique : A10 - mise au point de 100 mm
    A25 - mise au point de 250mm
    A50 - mise au point de 500mm
    Spécification environnementale
    Plage de températures de fonctionnement :
    (amplificateurs)
    M1 600/1600CL 0 à 70 °C
    M1 800/2600CL 0 à 70 °C
    M2 300/1100CL 0 à 50 °C
    R1 600/1600CL 0 à 50 °C
    R1 1000/2600CL 0 à 50 °C
    Ensemble de conduit de lumière : 0 à 120 °C
    Tête optique : 0 à 200 °C
    Installation : Tube de visée attaché sur une fixation adaptée. La sonde détachable sans outil se trouve dans le tube de visée. L’amplificateur logé dans un boîtier de 280x250/110 mm est situé à distance de l’environnement hostile. Le processeur de signaux Landmark® Graphique/Classique peut être placé dans la salle de commande.
    Pour obtenir de plus amples informations sur les caractéristiques techniques et l’installation, veuillez vous reporter à la brochure du produit en question dans la rubrique Documentation ci-dessous.
