System 4

AMETEK Land System 4
Les pyromètres de haute précision pour point unique offrent une flexibilité exceptionnelle sur une large gamme de températures, de longueurs d’onde d’exploitation et d’applications.
  • Aperçu +


    System 4 rassemble la gamme renommée de thermomètres à infrarouge et fibre optique très précis d’AMETEK Land et nos processeurs de signaux Landmark pour offrir aux opérateurs d’installations un système complet de mesure des températures.

    Solution flexible s’adaptant à votre application, System 4 confère de nombreux avantages aux opérateurs en termes de sécurité, de coût et de qualité des produits. Les opérateurs peuvent choisir les composants adaptés à leur procédé, forts de savoir qu’ils fonctionneront ensemble de manière fiable, sans réétalonnage ni entretien constant. Déployé dans des milliers d’installations industrielles, System 4 a prouvé sa durabilité et sa précision sur de nombreuses années de fonctionnement.

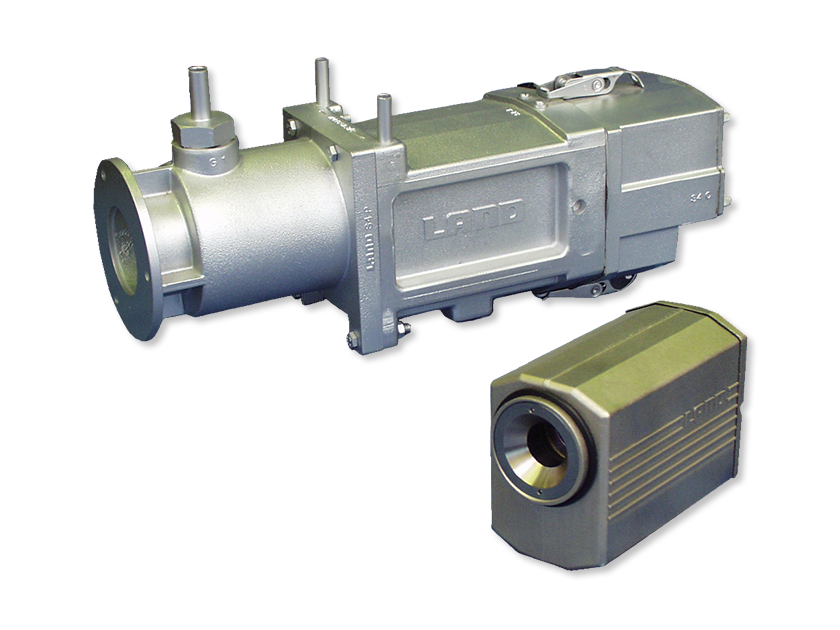

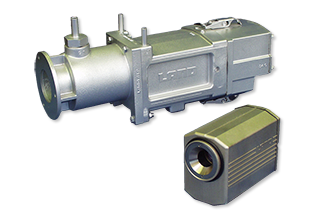

    Il combine un dispositif optique focalisable ne nécessitant pas de retirer le thermomètre de la chemise protectrice montée et une visée à travers l’objectif pour une confirmation garantie de la cible. Des objectifs gros-plan disponibles en option permettent au System 4 d’effectuer des mesures précises sans dérive sur des cibles d’un diamètre minimum de 0,45 mm (0,02 po).

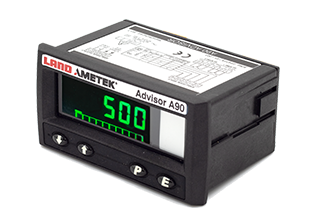

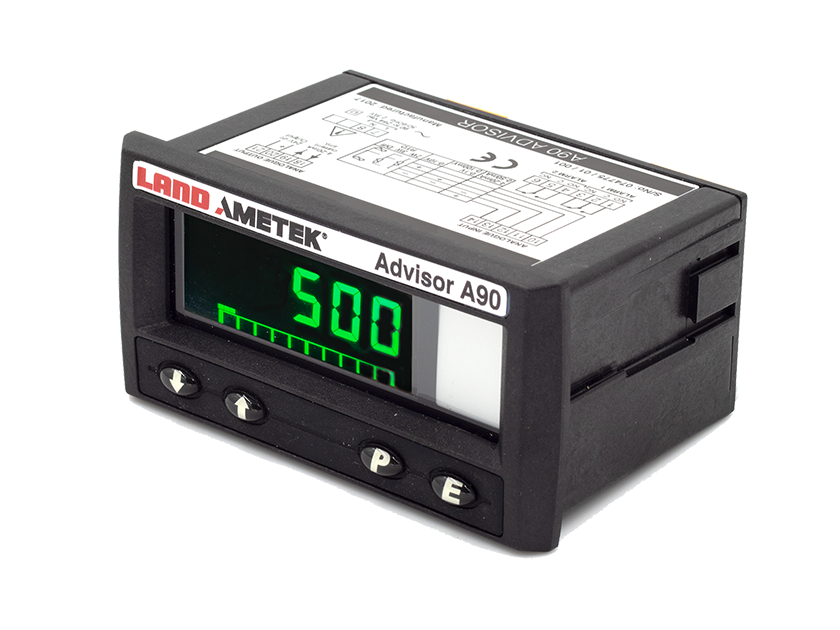

    Les processeurs de signaux Landmark fournissent des mesures stables et intelligentes de la température des procédés.

    Très précis et réactif, System 4 est conçu pour la surveillance continue de la qualité et des procédés et peut facilement s’utiliser pour le contrôle des procédés de nombreuses applications de verrerie, de traitement industriel et d’aciérie.

    UN CHOIX EXCEPTIONNEL
    Comptant 38 modèles avancés (avec des versions à longueur d’onde unique, ratio, fibre optique et ratio à fibre optique), la gamme System 4 peut être associée à l’un des quatre processeurs de signaux System 4 Landmark et à une série d’options de fixation. Ainsi, il existe toujours une solution idéale de mesure de la température pour votre application.

    DES MESURES EXCEPTIONNELLES
    Les pyromètres System 4 sont robustes, précis et fiables. Ils font appel à une visée à travers l’objectif dès 90 mm (3,5 po) ou à des fibres optiques flexibles pour les zones normalement inaccessibles, pour garantir des mesures continues de la température du produit, quelles que soient les conditions du procédé.

    CONÇU POUR DES ENVIRONNEMENTS DIFFICILES
    Adaptée à des applications allant de 0 °C (50 °F) à 2 600 °C (4 700 °F), la gamme polyvalente System 4 offre des options précises et fiables conçues pour gérer les procédés s'accompagnant de conditions difficiles telles que des températures ou des radiofréquences élevées.

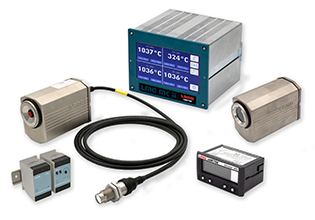

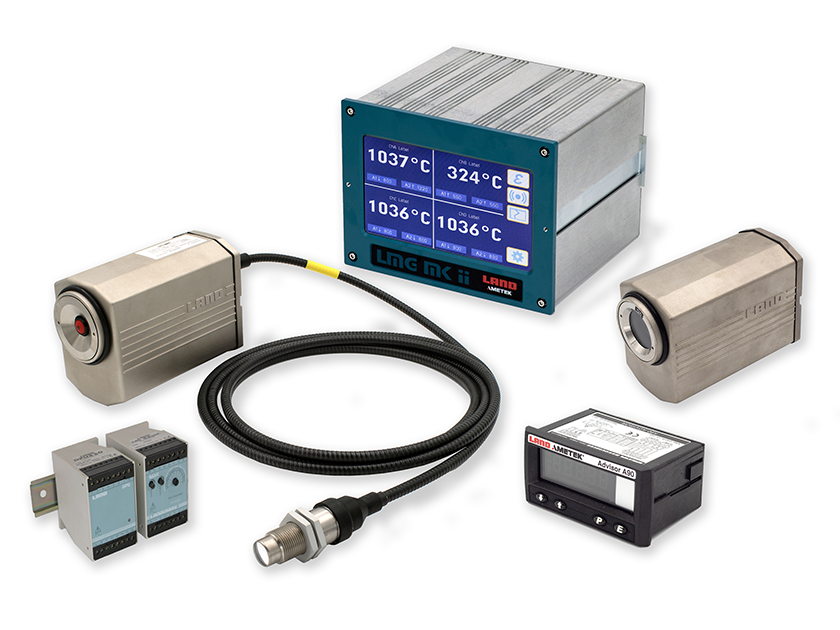

    System 4 est la famille complète et flexible de solutions de mesure de la température sans contact proposée par AMETEK Land et présente de nombreuses options au choix.
  • Caractéristiques techniques +


    Caractéristiques techniques

    Thermomètres standard
    Modèle Plage Longueur d’onde  Temps de réponse (1) Précision(2)
    Usage général, métaux, verre, réfractaires
    M1 450/1000C
    450 à 1000 °C 1 µm
    5 ms 0,4 %K
    M1 850/1850F
    850 à 1850 °F 1 µm
    5 ms
    0,4 %K
    M1 600/1600C
    600 à 1600 °C 1 µm
    5 ms
    0,4 %K
    M1 1100/2900F
    1100 à 2900 °F 1 µm
    5 ms
    0,4 %K
    M1 800/2600C
    800 à 2600 °C
    1 µm
    5 ms
    0,7 %K
    M1 1500/4700F
    1500 à 4700 °F
    1 µm
    5 ms
    0,7 %K
    Usage général, traitement des métaux et du verre
    M2 300/1100C 300 à 1100 °C 1,6 µm
    5 ms
    0,25% + 1K
    M2 600/2000F 600 à 2000 °F 1,6 µm
    5 ms
    0,25% + 1K
    Surfaces métalliques oxydées brillantes ou légèrement oxydées
    M4 50/250C 50 à 250 °C 2,4 µm 100 ms 3K
    M4 150/500F 150 à 500 °F 2,4 µm
    100 ms 3K
    M4 150/550C
    150 à 550 °C
    2,4 µm
    100 ms 4K
    M4 300/1000F
    300 à 1000 °F
    2,4 µm
    100 ms 4K
    Mesure de la température de surface du verre
    M5 400/1300C 400 à 1300 °C 4,8 à 5,2 µm
    100 ms
    0,6 %K(4)
    M5 750/2400F 750 à 2 400 °F 4,8 à 5,2 µm
    100 ms
    0,6 %K(4)
    M5 1000/2500C 1000 à 2500 °C 4,8 à 5,2 µm
    100 ms
    0,6 %K(4)
    M5 1800/4500F
    1800 à 4500 °F 4,8 à 5,2 µm
    100 ms
    0,6 %K(4)
    Usage général, basse température, métaux, verre, alimentaire, papier et textiles
    M6 0/300C 0 à 300 °C
    3 à 5 µm
    100 ms
    0,3 % + 2,5K
    M6 50/600F
    50 à 600 °F
    3 à 5 µm
    100 ms
    0,3 % + 2,5K
    M6 100/700C
    100 à 700 °C
    3 à 5 µm
    100 ms  0,3 % + 2K
    M6 200/1300F 200 à 1300 °F
    3 à 5 µm
    100 ms
    0,3 % + 2K
    Film plastique fin
    M7 25/375C 25 à 375 °C
    3,43 µm
    100 ms
    3K
    M7 75/700F
    75 à 700 °F
    3,43 µm
    100 ms
    3K
    Alimentaire, textile, papier, plastiques, caoutchouc, bois, peinture et céramique
    M8 0/1000C
    0 à 1000 °C
    8 à 14 µm
    100 ms
    1% + 1K
    M8 30/1830F
    30 à 1830 °F
    8 à 14 µm
    100 ms
    1% + 1K
    Thermomètre à ratio, émissivité variable, obscurcissement de la cible, champ de vision partiellement rempli
    R1 600/1600C
    600 à 1600 °C
    0,85 à 1,1 µm
    100 ms
    0,65 %K
    R1 1100/2900F
    1100 à 2900 °F
    0,85 à 1,1 µm
    100 ms
    0,65 %K
    R1 1000/2600C
    1000 à 2600 °C
    0,85 à 1,1 µm
    100 ms
    1,1 %K
    R1 1800/4700F
    1800 à 4700 °F
    0,85 à 1,1 µm
    100 ms
    1,1 %K
    (1) - Temps cité à 95 % de changement d'étape
    (2) - Précision citée selon ITS90
    (3) - Au-dessus de 75 °C / 167 °F
    (4) - Optimisé pour le durcissement du verre = 3k à 630 °C

    Thermomètres à fibre optique
    Modèle Plage Longueur d’onde Temps de réponse(1) Précision(2)
    Usage général, métaux, verre, réfractaires
    M1 600/1600CYL 600 à 1600 °C
    1 µm
    5 ms 0,4 %K
    M1 1100/2900FYL  1100 à 2900 °F
    1 µm
    5 ms 0,4 %K
    M1 800/2600CYL
    800 à 2600 °C
    1 µm
    5 ms 0,7 %K
    M1 1500/4700FYL
    1500 à 4700 °F
    1 µm
    5 ms 0,7 %K
    Usage général, traitement des métaux et du verre
    M2 300/1100CYL 300 à 1100 °C
    1,6 µm
    5 ms 0,25 %K + 1K
    M2 600/2000FYL
    600 à 2000 °F
    1,6 µm
    5 ms 0,25 %K + 1K
    Thermomètre à ratio, émissivité variable, obscurcissement de la cible, champ de vision partiellement rempli
    R1 600/1600CYL 600 à 1600 °C
    0,85 à 1,1 µm
    100 ms 0,65 %K
    R1 1100/2900FYL
    1100 à 2900 °F
    0,85 à 1,1 µm
    100 ms
    0,65 %K
    R1 1000/2600CYL
    1000 à 2600 °C
    0,85 à 1,1 µm
    100 ms
    1,1 %K
    R1 1800/4700FYL
    1800 à 4700 °F
    0,85 à 1,1 µm
    100 ms
    1,1 %K
    Y - Indique qu’un système de ciblage laser est disponible
    (3) - Au-dessus de 75 °C/167 °F

    Spécifications optiques standard
    Plage de focalisation 0,5 m/19,7 po à l'infini (version V)
    0,35 à 1,0 m/13,8 à 39,4 po (version S)
    Visée Champ de vision de 6° défini par un graticule
    Grossissement de x1,8
    Dégagement oculaire de 30 mm/1,2 po (avec ou sans lunettes/lunettes de protection)
    Au moins 98 % de l'énergie détectée est garantie de se trouver dans la zone définie par le graticule
    Spécifications optiques de la fibre optique
    Plage de focalisation Déterminée par l’entretoise montée
    Néant 500 mm/19,69 po
    Bleu 250 mm/9,84 po
    Rouge 100 mm/3,94 po
    Longueur du guide optique 1,0 m/3 pi 3 po, 2,0 m/6 pi 6 po et 3,5 m/11 pi 6 po
    Spécifications environnementales
    Vibrations 3g - 60 à 300 Hz, 0,5 mm - 10 à 60 Hz
    Humidité 0 à 99 % sans condensation
    CE EN 50-082-2 (immunité)
    EN 50-081-1 (émissions)
    Étanchéité Conforme aux exigences IP54
    Fibre optique : Tête optique 200 °C/392 °F Température maximale ambiante
    Guide optique 200 °C/392 °F Température maximale ambiante
    Produits complémentaires disponibles en option
    Corps standard Objectif gros-plan
    Fibre optique Ciblage laser
    S4T100 A/0813

    Pour obtenir de plus amples informations sur les caractéristiques techniques, veuillez vous reporter à la brochure du produit en question dans la rubrique Documentation ci-dessous.
