4400 (Opacity – EN 15267*)

4400 (Opacity – EN 15267*)
Moniteur de poussière et d'opacité pour surveiller les processus de combustion lorsque des vérifications d'étalonnage automatiques ne sont pas nécessaires. (*En attente d'approbation)
  • Aperçu +


    Le 4400 est le moniteur le plus précis et le plus fiable disponible pour les mesures de poussière et d'opacité dans les applications de combustion ne nécessitant pas de contrôles d'étalonnage automatiques.

    Optimisé pour les installations multiprocessus, le 4400 offre des performances immédiates et des avantages en termes de coûts grâce à une installation facile, une utilisation simple et des exigences de maintenance réduites.

    Une source lumineuse LED verte hautement homogène, un rétroréflecteur à plusieurs prismes en verre et un réflecteur à LED minimisent la sensibilité aux modifications de l'alignement et de la température ambiante : ils garantissent une faible dérive optique et électronique, procurant la mesure extrêmement précise et stable dont vous avez besoin.

    Idéal pour les applications de combustion où un contrôle d'étalonnage automatique n'est pas requis, le 440 convient aux industries de la production d'énergie, des chaudières industrielles et des pâtes et papiers.

    UNE MESURE DE COMBUSTION DE CONFIANCE
    Le 4400 mesure avec précision les niveaux de poussière et d'opacité dans les principaux processus de combustion, y compris les unités de production d'électricité, les chaudières industrielles, les fourneaux, les fours et les dépoussiéreurs.

    FONCTIONNEMENT SANS TRACAS
    Léger et compact, le 4400 est conçu pour fonctionner facilement, sans pièces mobiles pour assurer une grande fiabilité. L'arborescence du menu est intuitive, utilisant des invites de texte et d'icône. Un contrôle d'étalonnage manuel peut être effectué pendant l'exécution du processus.

    LARGE PLAGE DE TEMPÉRATURES DE SERVICE
    Adapté à la surveillance de la poussière et de l'opacité dans une plage étendue de processus de combustion, le 4400 fonctionne entre -40 °C et 55 °C. Cela apporte une flexibilité sans précédent à une grande variété d'applications.

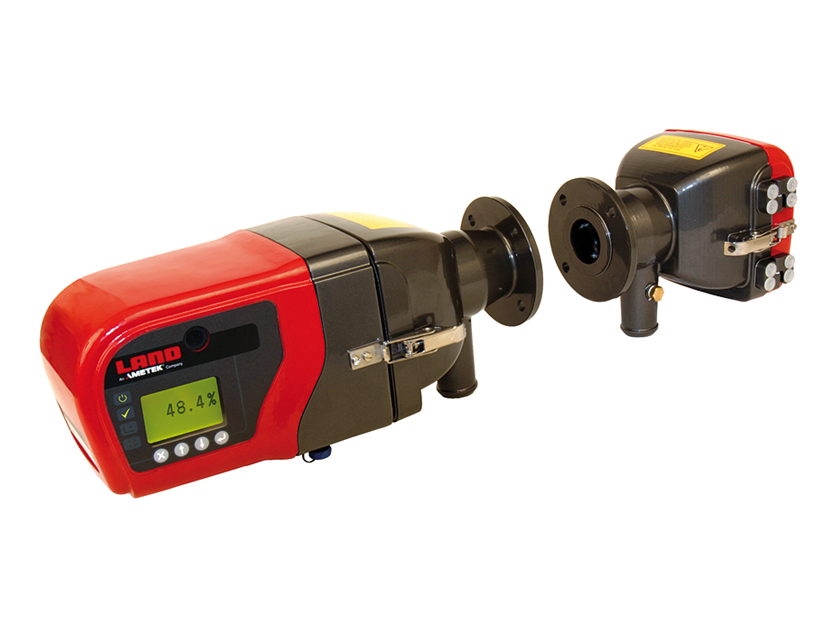

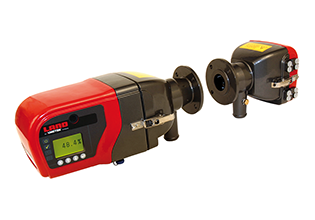

    Le 4400 est le moniteur compact et avancé d’AMETEK Land pour l’opacité et la poussière.

    Approbation TUVdotCOM selon la norme EN 15267.**

    *4500 MkIII est recommandé pour les mesures nécessitant des vérifications automatiques du zéro et de l'échelle supérieure, comme spécifié dans les normes ASTM D6216 et US EPA Spécification des performances 1.

    ** En attente d'approbation


  • Caractéristiques techniques +


    Technique de mesure Transmissiométrie à double passage
    Longueur d’ondes opérationnelle 520 ± 20 nm
    Source lumineuse LED haute intensité à impulsions
    Plage de mesure Opacité 0-10 % à 0-100 % ; Densité optique 0-0,1 à 0-3,0 ; Densité de poussière 0-20 à 0-1000 mg/m3 (avec une longueur de trajet de mesure de 5 m)
    Erreur d’étalonnage 1,5 % d’opacité
    Stabilité thermique 1,0 % opacité / 22 ºC évolution ambiante
    Angle de projection < 3 °
    Angle de visée < 3 °
    Temps de réponse ≤10 s à 95 %
    Moyenne Sélectionnable de 10 s à 24 h (par pas de 1 s)
    Longueur du trajet 0,5 à 10 m / 20 po à 32 pi (longueurs de trajet plus longues)
    Afficheur du panneau de commande LCD rétroéclairé réflectif 128 x 64 pixels
    Clavier du panneau de commande 4 touches pour la saisie de données
    Indicateurs du panneau de commande Mise sous tension, System OK, Alarme, Étalonnage
    Température opérationnelle -40 à 55 °C / -40 à 131 °F
    Température max. du gaz de combustion 600 °C / 1112 °F
    Température maximale de la bride 200 °C / 392 °F
    Sécurité électrique IEC / EN 61010-2
    CEM EN 50 081 & EN50 082
    Étanchéité IP65 / NEMA4X
    Interface modbus RS485 ; Opacité, Densité optique, Densité de poussière et Informations d’état disponibles
    Sorties analogiques Isolées 4 à 20 mA configurables pour opacité, densité optique, densité de poussière
    Sorties relais Système OK, étalonnage, alarme
    Puissance relais 1 A @ 24 V cc
    Alimentation électrique 24 V cc nominale (18 à 30 V cc), 0,3 A nominale (3 A démarrage)
    Dimensions (h x l x p) 191 x 291 x 413 mm / 7,5 x 7,9 x 16,3 po
    Dimensions rétroréflecteur (h x l x p) 101 x 201 x 237 mm / 7,5 x 7,9 x 9,3 po
    Poids de l’émetteur-récepteur 6 kg / 13.2 lbs.
    Poids du rétro-réflecteur
    3 kg / 6.6 lbs.
    Boîtier Aluminium moulé, revêtement époxy
    Homologations
    EN 15267 certifiée par TUVdotCOM*
